Godex RS232 Bağlantısı Haberleşme Ayarları

[FahrettiN]

Godex EZ-1105, G-300, EZ-1100 PLUS, G-500, G-530, EZPi-1200, EZPi-1300, EZ-2000 PLUS, EZ-2300 PLUS, EZ-1105, EZ-1105,

Godex RS232 Bağlantısı Baud Rate, Parity, data bits, stop bits haberleşme ayarlarının yapılması

Qlabel IV

File

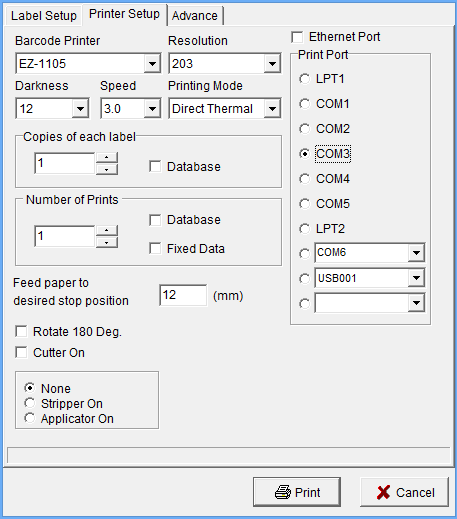

Printer Setup tan yazıcının bağlı olduğu  portu seçin (RS232)

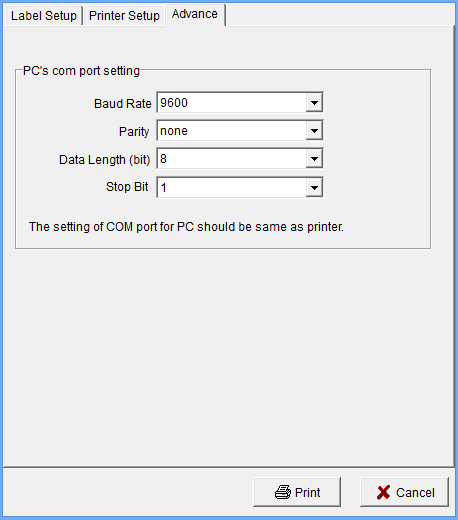

Advance menüsünden resimde ki gibi haberleşme ayarlarını seçiyoruz
(Daha önceden değişiklik yapılmış ise yapılan ayarları girmemiz gerekiyor)



View

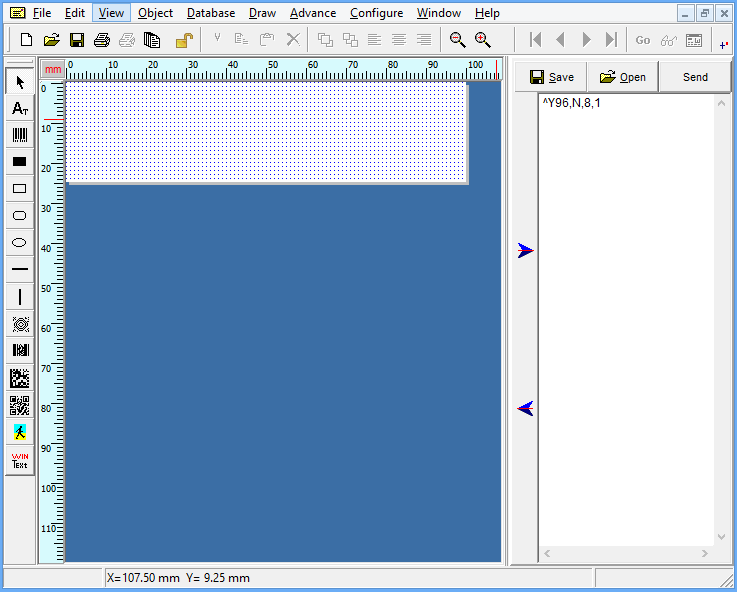

Command Viewer penceresini aktif edin ve yazıcıya göndereceğimiz komutu yazın aşağıdaki resimde olduğu gibi
yeni değerleri girip SEND işleminden sonra yeni haberleşme ayarları yazıcıya yüklenmiş olacak


Yazıcının standart ayarları
9600, N, 8, 1 haberleşmesi için göndermeniz gereken kod (^Y96,N,8,1)

19200, N, 8, 1
^Y19,N,8,1

38400, N, 8, 1
^Y38,N,8,1

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Syntax   ^Yb,p,d,s
Parameter   b = Baud Rate (48 or 96 or 19 or 38 or 57 or 11); 48=4800bps; 96=9600bps; 19=19200bps;
   38=38400bps; 57=57600bps; 11=115200bps
p = Parity (N, O, E); N=none parity; O=odd parity; E=even parity
d = Number of data bits ( 7 or 8 )
s = Number of stop bits ( 1 or 2 )
Description   Serial Port communication setting
